高密度電法探測采空區

山西某煤礦采空區探測

工程說明：

1、探測目標為10層煤采空區，煤層平均深度50m±，施工區域位于地面，該區域地形平坦，部分地段出現采空區沉陷。采空區內積水較多。

2、施工目的是查清10層煤采空區位置及分布范圍。施工方法用高密度電法，裝置采用溫納四極。

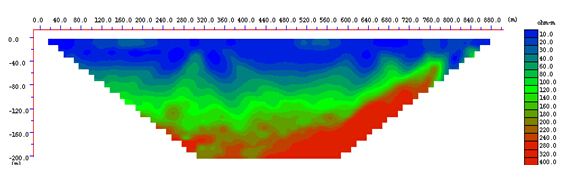

3、下圖為溫納四極反演成果圖。從圖中可以看到在240—360m，深度55m區域存在兩處明顯的低阻異常。通過地質、水文分析解釋為10層煤采空區。

溫納四極反演成果圖
