海面探測斷層構造

海面探測斷層構造—山東某地

工程說明：

1、探測施工在海面進行。目的是探測海底400米以上地層是否存在斷層構造，以便為海底工程施工提供技術資料。根據水面物探施工特點，采用型瞬變電磁法探測。設計測線10條，間距50米，點距50米。

2、采用回線方式，發射線圈邊長20米，接收線圈邊長2米、32匝。采樣時窗為：24，疊加次數：32，時間采用標準時間序列。

3、根據探測結果，綜合考慮當地地質條件，共標出了3條斷層。

圖1：不同深度的視電阻率等值線圖（紅色線條為推斷斷層）

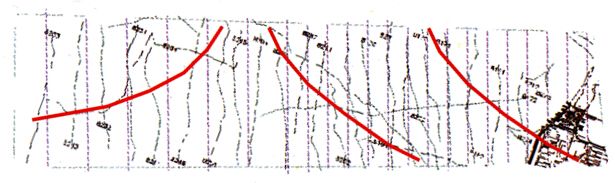

圖2：平面上推斷解釋的三條斷層

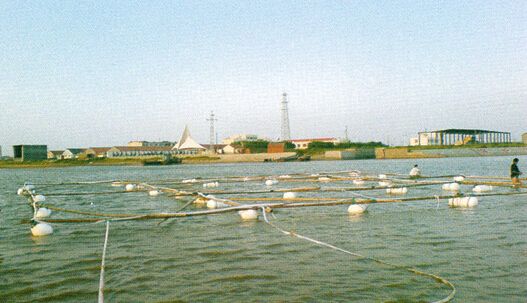

圖3：海面施工照片
