瞬變電磁法探測巷道底板

山東某礦71000巷道底板富水性探測

工程說明：

1、根據實際情況，使用礦用型瞬變電磁儀，在巷道底板工作區布點26個，點距為10m； 發射線圈為4匝1.5m×1.5m，發射電流強度25A；接收線圈為32匝1.5m×1.5m，供電脈寬10ms，采樣時間不超過30ms。

2、通過對采集數據的解釋，利用TEM成果圖確定了三處富水異常區（紅線內部），礦方打鉆驗證了富水區存在，完全達到了勘查目的。

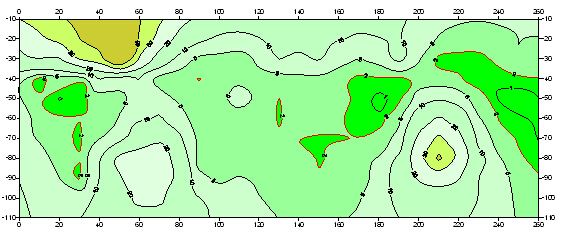

71000巷道底板TEM成果圖
